焦?fàn)t爐頂80澆注料
品牌：鴻基耐材
耐火溫度：≥1790℃
Al2O3含量：≥80%
耐壓強(qiáng)度：≥80Mpa
體積密度：2.6~3.0g/cm3
是否加工定制：可定制
焦?fàn)t爐頂80澆注料是一種主要用于焦?fàn)t爐頂?shù)哪突鸩牧希腁l?O?含量在80%以上，耐火度能夠達(dá)到1750℃以上，具備優(yōu)異的耐高溫性、抗熱震性、抗侵蝕性和機(jī)械強(qiáng)度，可承受焦?fàn)t爐頂惡劣的環(huán)境，目前常見的材質(zhì)主要有高鋁質(zhì)、剛玉質(zhì)、莫來石質(zhì)以及碳化硅質(zhì)。
高鋁質(zhì)焦?fàn)t澆注料常用于常規(guī)焦?fàn)t爐頂，剛玉質(zhì)焦?fàn)t澆注料常用于超高溫區(qū)域或苛刻環(huán)境，莫來石質(zhì)焦?fàn)t澆注料則常用于頻繁啟停的焦?fàn)t，碳化硅復(fù)合焦?fàn)t澆注料則常用于高抗熱震、抗侵蝕需求的焦?fàn)t。
焦?fàn)t爐頂80澆注料產(chǎn)品特點(diǎn)
1、抗壓強(qiáng)度
能夠承受較大的機(jī)械負(fù)荷，在長(zhǎng)時(shí)間高溫條件下，能保持良好的穩(wěn)定性和使用壽命。
2、耐磨損、腐蝕
能夠抵抗高溫下爐內(nèi)物料和氣體的侵蝕，保護(hù)爐體內(nèi)部結(jié)構(gòu)。
3、熱穩(wěn)定性
能夠承受高溫和溫度波動(dòng)，防止?fàn)t頂因熱膨脹和收縮而產(chǎn)生裂紋，延長(zhǎng)爐頂?shù)氖褂脡勖?/p>
焦?fàn)t爐頂80澆注料產(chǎn)品應(yīng)用
| 指標(biāo)分類 | 具體指標(biāo) | 范圍 | 說明 |
|---|---|---|---|
| 化學(xué)成分（%） | Al?O? | ≥70%~85% | |
| SiO? | 10%~25% | ||
| Fe?O? | ≤1.5%~2.0% | 雜質(zhì)控制 | |
| CaO | ≤1.0%~2.0% | 結(jié)合劑含量需低，避免高溫性能劣化 | |
| 物理性能 | 體積密度（g/cm³） | 2.6~3.0 | |
| 顯氣孔率（%） | ≤15%~20% | 低氣孔減少滲透 | |
| 常溫耐壓強(qiáng)度（MPa） | ≥70~110 | ||
| 高溫耐壓強(qiáng)度（MPa） | ≥80~110（1100℃×3h） | ||
| 抗折強(qiáng)度（MPa） | 常溫≥8~15；高溫（1100℃）≥10~15 | ||
| 燒后線變化率（%） | ±0.3%~0.5%（1400℃×3h） | ||
| 熱震穩(wěn)定性（次） | ≥20~30（1100℃水冷循環(huán)） | ||
| 功能特性 | 最高使用溫度（℃） | 1400~1600 | |
| 導(dǎo)熱系數(shù)（W/(m·K)） | 1.5~2.5 | ||
| 其他要求 | 施工性能 | 初凝時(shí)間≥45min，終凝≤240min；需控制加水量（6%~8%） | |
| 抗侵蝕性 | 抗CO侵蝕、抗堿性（K?O/Na?O） |
目前焦?fàn)t爐頂澆注料的材質(zhì)有高鋁質(zhì)、剛玉質(zhì)、莫來石質(zhì)、碳化硅質(zhì)這幾種材質(zhì)，不同的材質(zhì)所應(yīng)用的場(chǎng)合不同，需根據(jù)實(shí)際使用進(jìn)行合理選擇。
如果您不太懂也沒關(guān)系，我們的業(yè)務(wù)經(jīng)理會(huì)協(xié)助您確定。
產(chǎn)品推薦
耐堿耐火澆注料
耐火度：1770℃
耐壓強(qiáng)度：90Mpa
Al2O3含量：45%

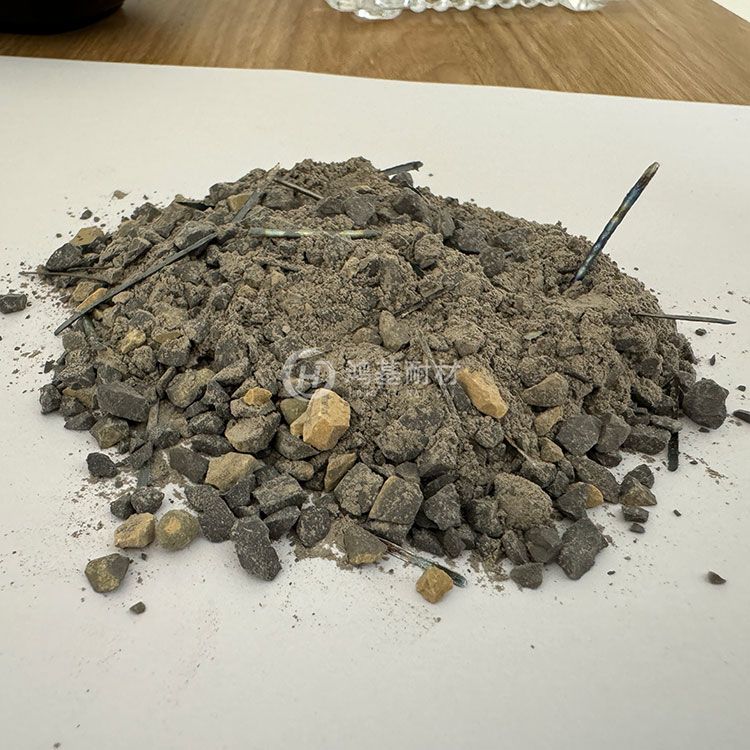

高鋁質(zhì)鋼纖維增強(qiáng)耐火澆注料
耐火度：1790℃
耐壓強(qiáng)度：70Mpa
Al2O3含量：65-75%
高強(qiáng)耐磨耐火可塑料
耐火度：1790℃
耐壓強(qiáng)度：110-140Mpa
Al2O3含量：80-85%
高強(qiáng)耐磨耐火澆注料
耐火度：1790℃
耐壓強(qiáng)度：90-100Mpa
Al2O3含量：65-75%
Experience
Quality
Variety
Case
